Υπερυψωμένος αγωγός αγωγών ACSR γραμμών τυποποιημένος γυμνός
Χαρακτηριστικά γνωρίσματα του γυμνού αγωγού ACSR
- Πολύ αποδοτική αγωγιμότητα και υψηλή εκτατή δύναμη.
- Πιό οικονομική λύση για τα υπερυψωμένα προγράμματα μετάδοσης δύναμης και διανομής.
- Άριστη weather-resistance ιδιοκτησία.
- Αξιόπιστη και σταθερή απόδοση μέχρι 40 έτη.

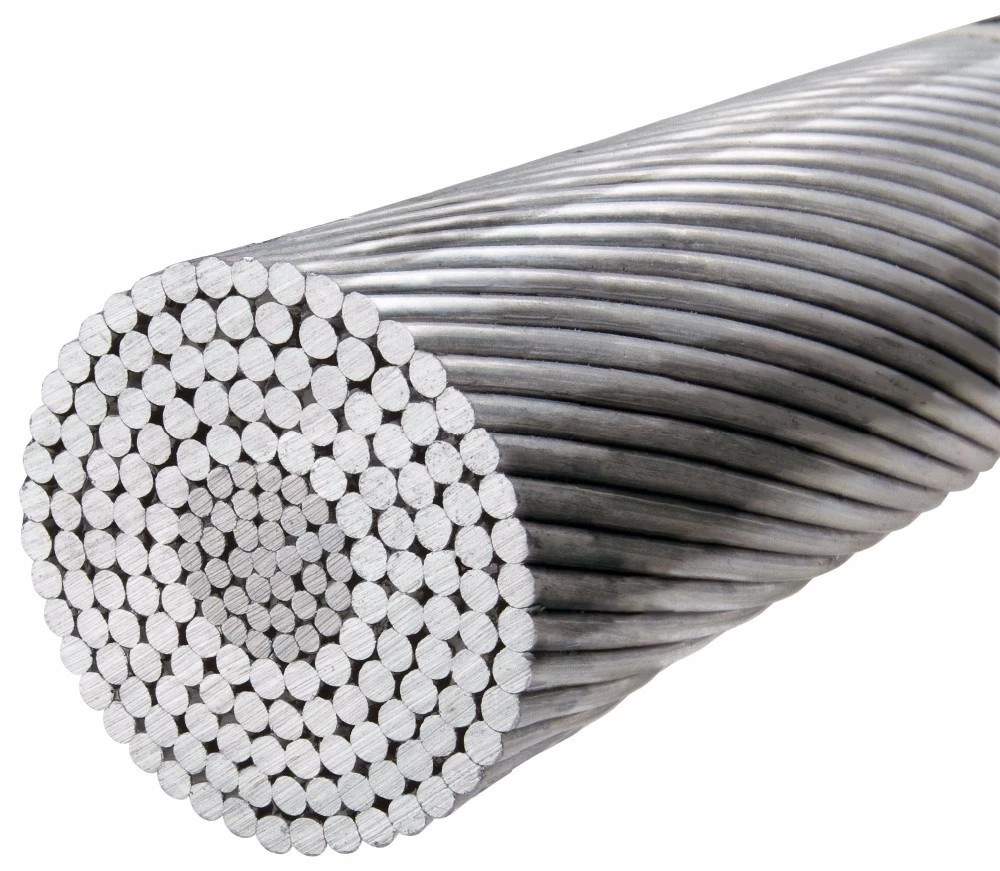

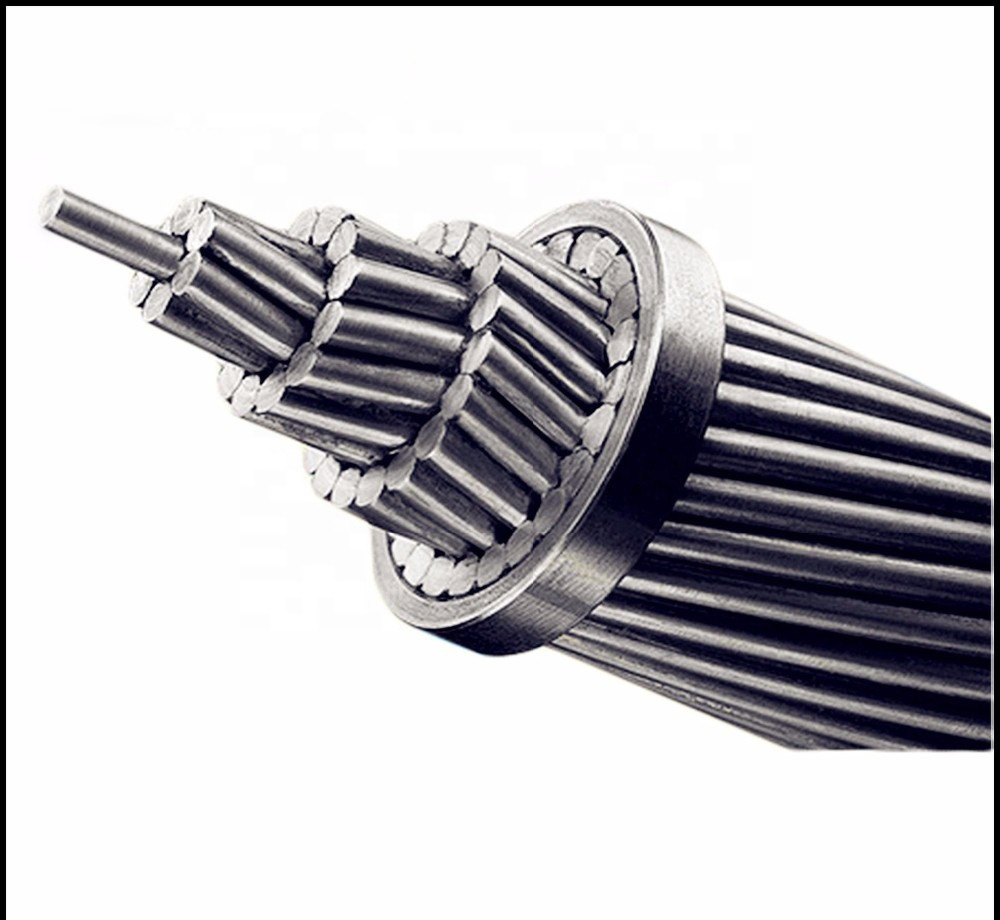

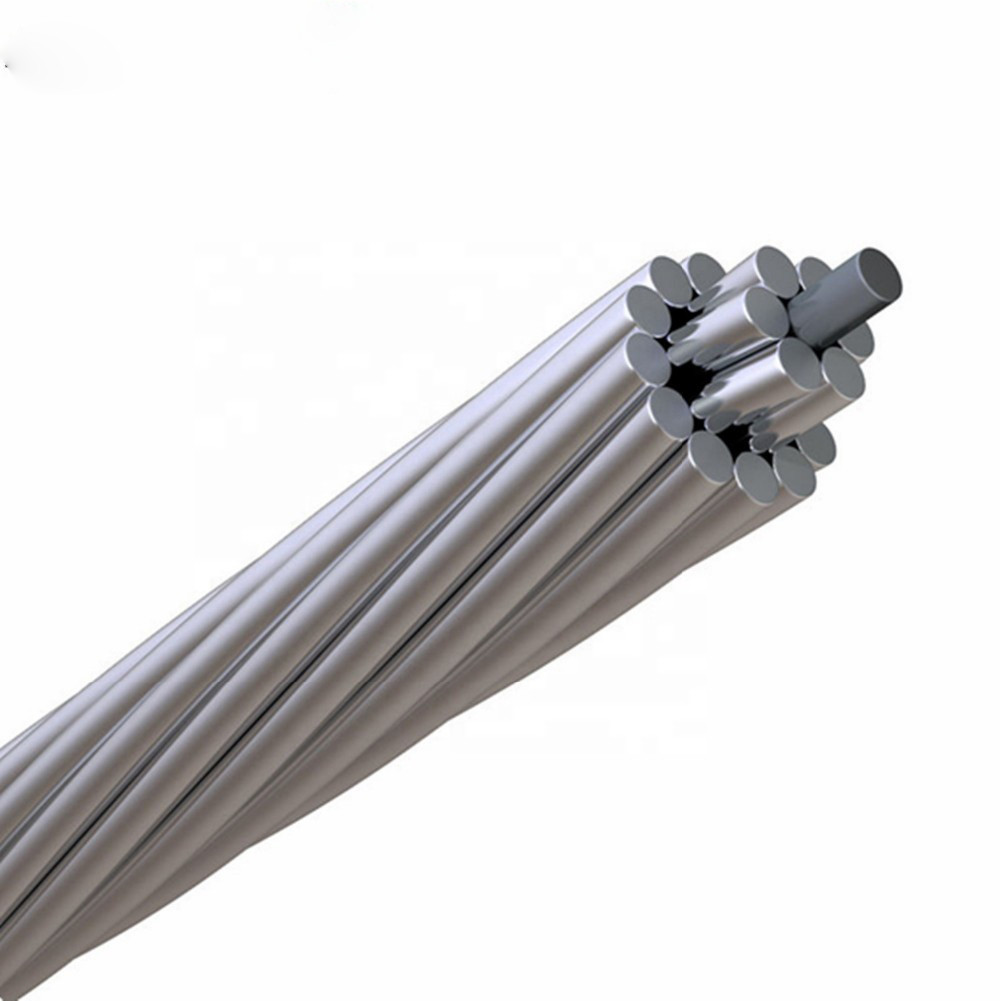

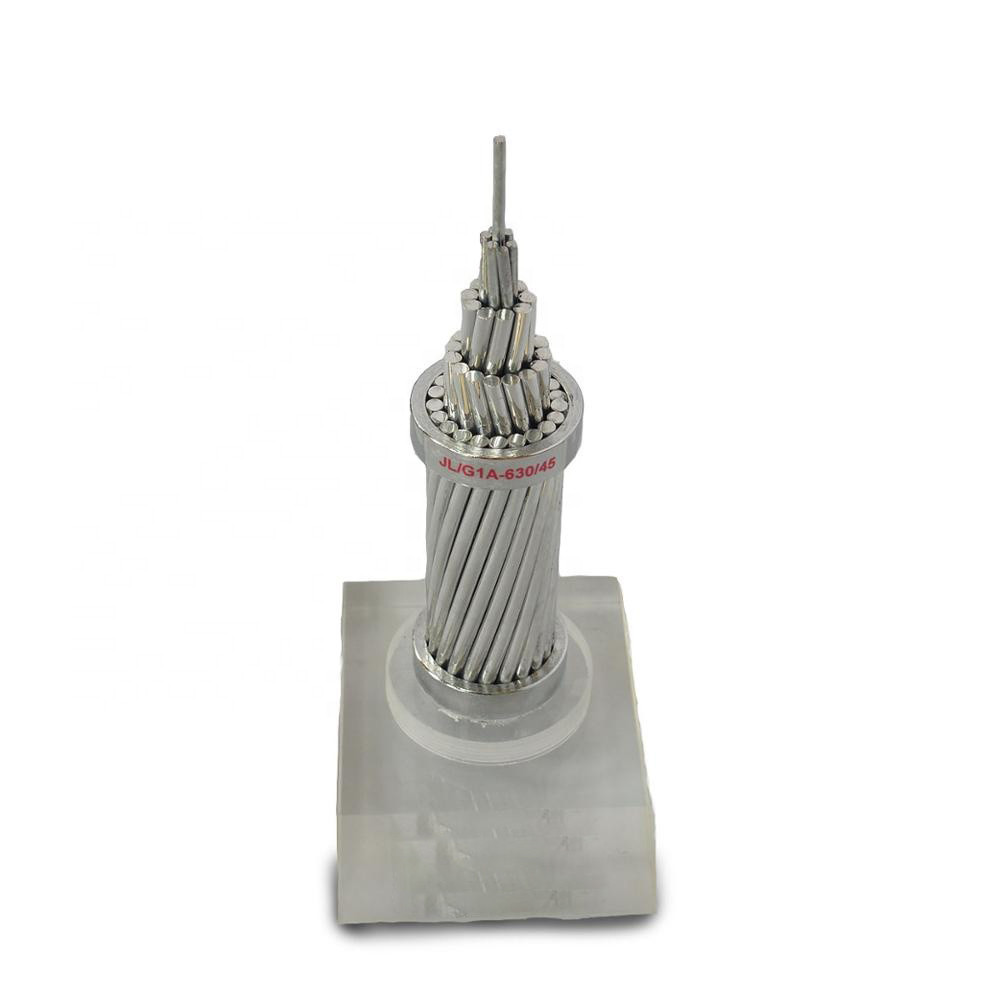

Κατασκευή του γυμνού αγωγού ACSR
- Ομόκεντρος-βάλτε προσαραγμένος
- καλώδια 1 μέχρι αργιλίου 4 στρωμάτων που προσαράσσουν, 6 έως 84 καλώδια αργιλίου.
- 1 μέχρι χαλύβδινα σύρματα 3 στρωμάτων ως πυρήνα, 1 έως 19 χαλύβδινα σύρματα.
- Al/St 6/1, 7/1, 8/1, 12/7, 16/19, 18/1, 24/7, 26/7, 30/7, 30/19, 36/1, 54/7, 54/19, 72/7, 76/19, 84/19.
- Επίστρωμα του ψευδάργυρου, ZN-5A1-ΚΚ, υψηλής αντοχής, πρόσθετος και εξαιρετικά διαθέσιμος.
- Μπορώ-κάνετε και αριστερό βάζει και δεξής βάλτε.
Τεχνική παράμετρος προδιαγραφών των BS 215 γυμνός ACSR αγωγός μέρος-2
| Όνομα κώδικα |
Στυπτηρία Norminal.
mm2
|
Αριθ. /Dia.of που προσαράσσει τα καλώδια |
Περ. συνολική έκταση
mm2
|
Περ. Γενικό Dia.
χιλ.
|
Περ. βάρος
kg/km
|
|
Αργίλιο
Κανένα /mm
|
Χάλυβας
Κανένα /mm
|
| ΤΥΦΛΟΠΟΝΤΙΚΑΣ |
10 |
6/1.50 |
1/1.50 |
12.39 |
4.50 |
43 |
| ΣΚΙΟΥΡΟΣ |
20 |
6/2.11 |
1/2.11 |
24.43 |
6.33 |
85 |
| ΓΟΠΧΕΡ |
25 |
6/2.36 |
1/2.36 |
30.62 |
7.08 |
106 |
| ΝΥΦΙΤΣΑ |
30 |
6/2.59 |
1/2.59 |
36.88 |
7.77 |
128 |
| ΑΛΕΠΟΥ |
35 |
6/2.79 |
1/2.79 |
42.77 |
8.37 |
149 |
| ΚΟΥΝΑΒΙ |
40 |
6/3.00 |
1/3.00 |
49.48 |
9.00 |
172 |
| ΚΟΥΝΕΛΙ |
50 |
6/3.35 |
1/3.35 |
61.70 |
10.05 |
214 |
| ΒΙΖΟΝ |
60 |
6/3.66 |
1/3.66 |
73.71 |
10.98 |
255 |
| ΜΕΦΙΤΙΔΑ |
60 |
12/2.59 |
7/2.59 |
100.30 |
12.95 |
465 |
| ΚΑΣΤΟΡΑΣ |
70 |
6/3.99 |
1/3.99 |
87.29 |
11.97 |
302 |
| ΑΛΟΓΟ |
70 |
12/2.79 |
7/2.79 |
116.17 |
13.95 |
538 |
| RACOON |
75 |
6/4.10 |
1/4.10 |
92.40 |
12.30 |
320 |
| ΕΝΥΔΡΙΔΑ |
80 |
6/4.22 |
1/4.22 |
97.86 |
12.66 |
339 |
| ΓΑΤΑ |
90 |
6/4.50 |
1/4.50 |
111.30 |
13.50 |
386 |
| ΛΑΓΟΙ |
100 |
6/4.72 |
1/4.72 |
122.50 |
14.16 |
425 |
| ΣΚΥΛΙ |
100 |
6/4.72 |
7/1.57 |
118.50 |
14.15 |
394 |
| HYENA |
100 |
7/4.39 |
7/1.93 |
126.20 |
14.57 |
450 |
| ΛΕΟΠΆΡΔΑΛΗ |
125 |
6/5.28 |
7/1.75 |
148.10 |
15.81 |
492 |
| ΚΟΓΙΟΤ |
125 |
26/2.54 |
7/1.91 |
152.20 |
15.89 |
522 |
| COUGAR |
125 |
18/3.05 |
1/3.05 |
137.50 |
15.25 |
419 |
| ΤΙΓΡΗ |
125 |
30/2.36 |
7/2.36 |
161.70 |
16.52 |
602 |
| ΛΥΚΟΣ |
150 |
30/2.59 |
7/2.59 |
194.90 |
18.13 |
726 |
| DINGO |
150 |
18/3.35 |
1/3.35 |
167.50 |
16.75 |
506 |
| ΛΥΓΞ |
175 |
30/2.79 |
7/2.79 |
226.20 |
19.53 |
842 |
