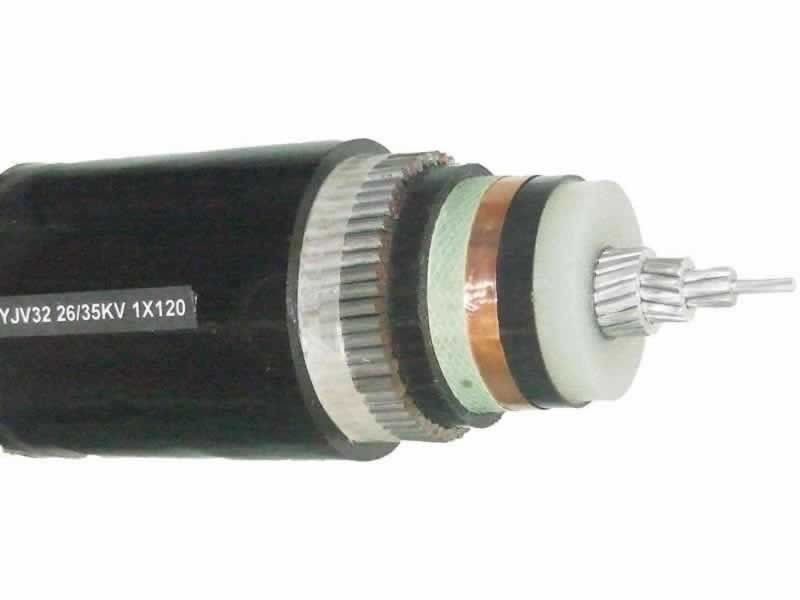

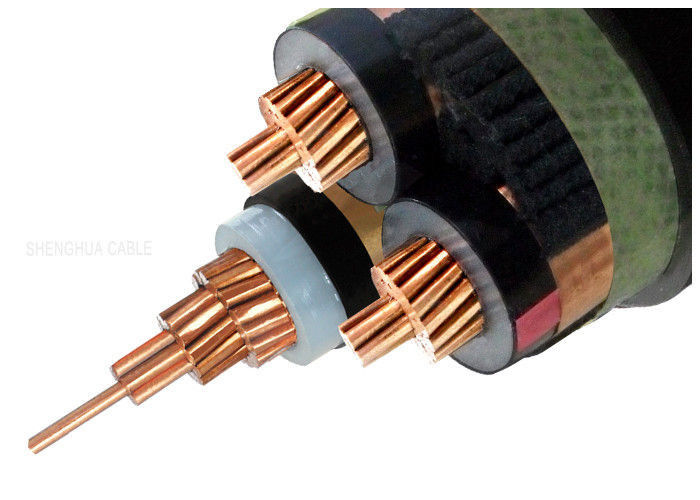

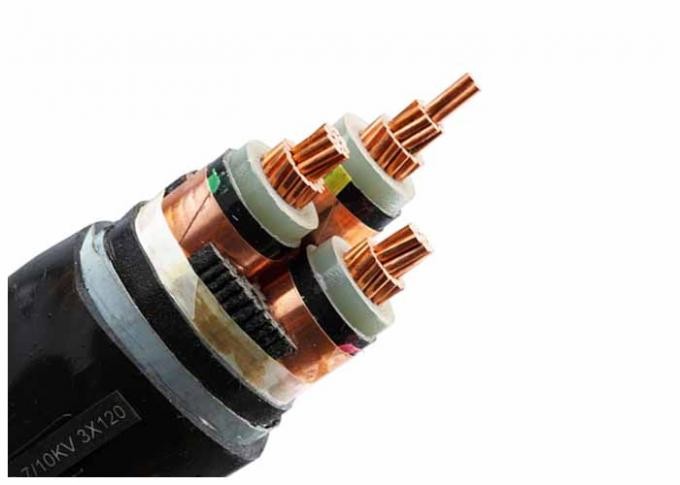

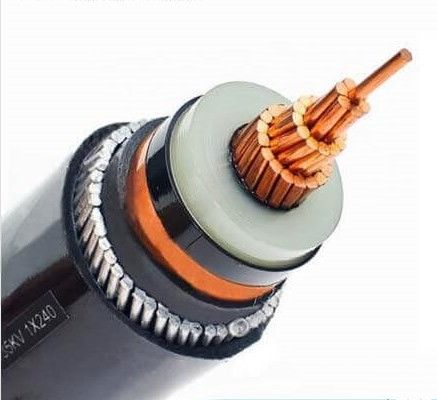

Name: Υπόγειο καλώδιο τάσης AWA 1000mm2 μέσο, καλώδιο πυρήνων XLPE των MV 3
Brand: OEM

1000mm2 1 πυρήνας 3 καλώδιο τροφοδοσίας των MV πυρήνων/μέσο υπόγειο καλώδιο τάσης

ΜΕΣΗ ΚΑΤΑΣΚΕΥΗ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΤΑΣΗΣ

1. ΑΓΩΓΟΣ

– Γυμνή κατηγορία 2 χαλκού στο IEC 60228, στρογγυλή, multiwire προσαραγμένη και συμπαγής

2. ΟΘΟΝΗ ΑΓΩΓΩΝ

– Εσωτερικό ημιαγωγικό επίστρωμα

3. ΜΟΝΩΣΗ

– Μόνωση πυρήνων του διασυνδεμένου πολυαιθυλενίου (XLPE)

4. ΟΘΟΝΗ ΜΟΝΩΣΗΣ

– Το εξωτερικό αγώγιμο στρώμα εξώθησε και ένωσε στενά μόνιμα με τη μόνωση πυρήνων

Ημιαγωγικός τύπος
– Πέρα από το εξωτερικό ημιαγωγικό στρώμα, μια ημιαγωγική ταινία πρέπει να χρησιμοποιηθεί.

5. ΟΘΟΝΗ ΜΕΤΑΛΛΩΝ

– ταινίες χαλκού helically με ένα ελάχιστο πάχος 0,1 χιλ.

Διαχωριστής
– Πέρα από την οθόνη καθώς επίσης και κάτω από την εξωτερική θήκη, ένα χωρίζοντας στρώμα πρέπει να χρησιμοποιηθεί (π.χ. δένοντας με ταινία).

6. ΘΗΚΗ

– Εξωτερική θήκη της ένωσης PVC

ÎºÎ±Î»ÏŽÎ´Î¹Î± Ï„ÏÎ¿Ï†Î¿Î´Î¿ÏƒÎ¯Î±Ï‚ Ï„Ï‰Î½ MV

ΜΕΣΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΤΑΣΗΣ

Χαρακτηριστικά κατασκευής
Μορφή αγωγών	Κυκλικός που προσαράσσουν (RM)
Αμόλυβδος	Ναι
Μόνωση	XLPE
Οθόνη	ταινία χαλκού
Υλικό της κλινοστρωμνής	Ταινία χωρισμού
Εξωτερική θήκη	PVC
Χαρακτηριστικά χρήσης
Συσκευασία	Ξύλινο τύμπανο χάλυβα
Ελάχιστη θερμοκρασία εγκαταστάσεων	-20 °C
Μέγιστη θερμοκρασία αγωγών στην υπηρεσία	90 °C
Μέγιστη θερμοκρασία αγωγών βραχυκυκλώματος	250 °C
Κάμπτοντας παράγοντας κατά την τοποθέτηση	ενιαίο καλώδιο πυρήνων 20 Χ Δ multi-core καλώδιο 15 Χ Δ

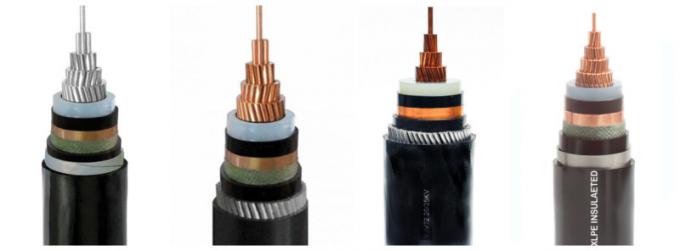

Μέσοι τύποι καλωδίου τροφοδοσίας τάσης μονωμένοι XLPE
Τύποι καλωδίων των MV	Περιγραφή	Πυρήνες	Περιοχή τμημάτων Nomi (χιλ.²)
$cu ή Al/XLPE/PVC	πυρήνας χαλκού ή αργιλίου, xlpe μονωμένος, PVC που τυλίγονται, ηλεκτρικό καλώδιο	1 πυρήνας πυρήνας 3	25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000
$cu ή Al/XLPE/STA/PVC	πυρήνας χαλκού ή αργιλίου, xlpe μονωμένος, ταινία χάλυβα θωρακισμένη, PVC που τυλίγονται, ηλεκτρικό καλώδιο
$cu ή Al/XLPE/SWA/PVC	πυρήνας χαλκού ή αργιλίου, xlpe μονωμένο, χαλύβδινο σύρμα θωρακισμένο, PVC που τυλίγονται, ηλεκτρικό καλώδιο

1 ΣΤΟΙΧΕΊΑ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΠΥΡΗΝΩΝ 12/20KV

Αριθ. των πυρήνων και του σταυρού - SEC.	Λειτουργία τάση μέγιστο.	Ονομαστικός τάση U0/U	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	kV	kV	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
1 X 35	24	12/ 20	5.5	1.8	24.9	860	205	190	0,52
1 X 50	24	12/ 20	5.5	1.8	26.4	1138	245	225	0,39
1 X 70	24	12/ 20	5.5	1.9	28.1	1281	305	275	0,27
1 X 95	24	12/ 20	5.5	1.9	29.9	1570	370	330	0,19
1 X 120	24	12/ 20	5.5	2.0	31.3	1839	430	375	0,15
1 X 150	24	12/ 20	5.5	2.0	33.1	2174	490	425	0,12
1 X 185	24	12/ 20	5.5	2.1	34.7	2540	560	480	0,10
1 X 240	24	12/ 20	5.5	2.2	37.1	3120	665	555	0,08
1 X 300	24	12/ 20	5.5	2.2	39.5	3746	765	630	0,06
1 X400	24	12/ 20	5.5	2.3	44.1	4863	890	725	0,05
1 X.500	24	12/ 20	5.5	2.4	47.6	5905	1030	825	0,04
1 X 630	24	12/ 20	5.5	2.5	51.3	7220	1190	940	0,03

3 ΣΤΟΙΧΕΊΑ ΚΑΛΩΔΊΟΥ ΤΡΟΦΟΔΟΣΊΑΣ ΠΥΡΗΝΩΝ 12/20KV

No.cores Χ διαγώνιος-SEC.	Λειτουργία τάση μέγιστο.	Ονομαστικός τάση U0/U	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	kV	kV	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
3 X 35	24	12/20	5.5	2.6	52.5	3023	155	185	0,52
3 X 50	24	12/20	5.5	2.7	55.5	3891	180	218	0,39
3 X 70	24	12/20	5.5	2.8	59.3	4396	223	267	0,27
3 X 95	24	12/20	5.5	3.0	63	5264	271	318	0,19
3 X 120	24	12/20	5.5	3.1	66.2	6190	312	363	0,15
3 X 150	24	12/20	5.5	3.2	69.8	7240	363	417	0,12
3 X 185	24	12/20	5.5	3.3	73.7	8499	404	460	0,1
3 X 240	24	12/20	5.5	3.5	78.6	10353	471	531	0,08
3 X 300	24	12/20	5.5	3.6	83.8	12328	536	596	0,06
X400 3	24	12/20	5.5	3.8	93.6	15921	630	684	0,05

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OEM
Πιστοποίηση:	ISO/RoHS/CE

Ποσότητα παραγγελίας min:	200 μέτρα
Τιμή:	Negotiation
Συσκευασία λεπτομέρειες:	τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης:	5-15day
Όροι πληρωμής:	T/T, L/C, D/P, δυτική ένωση, Paypal, ασφαλείς πληρωμές
Δυνατότητα προσφοράς:	50000meters την εβδομάδα

ΑΓΩΓΟΣ:	Ανοπτημένος χαλκός ή σκληρό συρμένο αργίλιο	Υλικό μόνωσης:	Διασυνδεμένο πολυαιθυλένιο (XLPE)
Θωρακισμένος τύπος:	DSTA/SWA/AWA ή Unarmoured	Θήκη:	Πολυβινυλικό χλωρίδιο (PVC)
Πρότυπα:	IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 ΤΩΝ BS	Χρώμα:	Ο Μαύρος ή ως απαίτηση
Συσκευασία:	Τύμπανο ξύλινος-χάλυβα, τύμπανο χάλυβα, ξύλινο τύμπανο	Ειδικό Requiremets:	Πυρίμαχος, φλόγα - καθυστερών, χαμηλό αλόγονο καπνού ελεύθερο
Εφαρμογή:	Υπόγεια, κατασκευή, βιομηχανική, διανομή δύναμης και γραμμή μετάδοσης	εκτιμημένη τάση:	3.6/6kv σε 26/35kv
