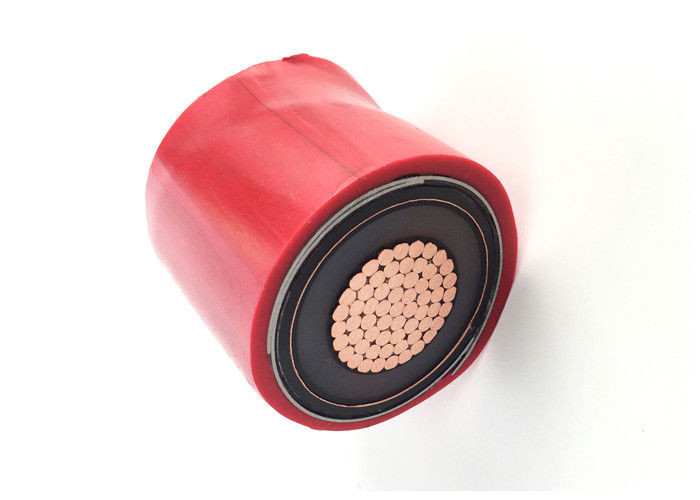

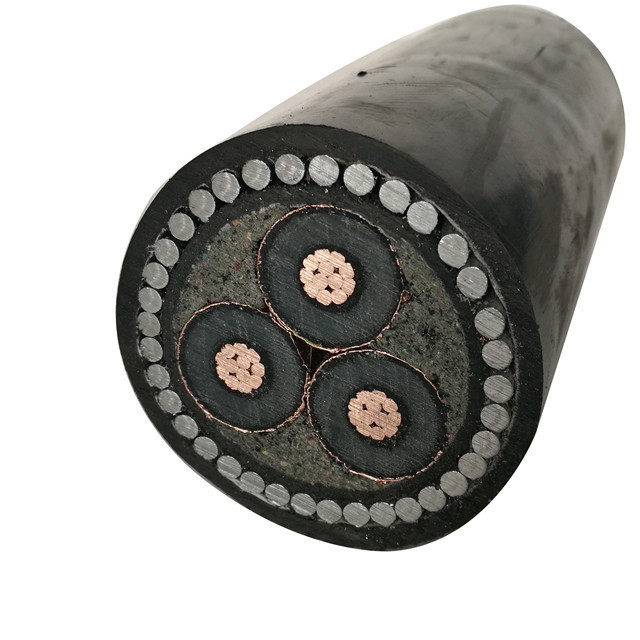

Name: Πυρίμαχο μονωμένο XLPE καλώδιο τροφοδοσίας 21KV, θωρακισμένο καλώδιο DSTA XLPE
Brand: OEM

Πυρίμαχο 120mm2 μέσο καλώδιο τάσης 21KV 35KV για την κατασκευή

ΜΕΣΗ ΤΑΣΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

ÎšÎ‘Î›ÎÎ”Î™ÎŸ Î¤Î©Î MV

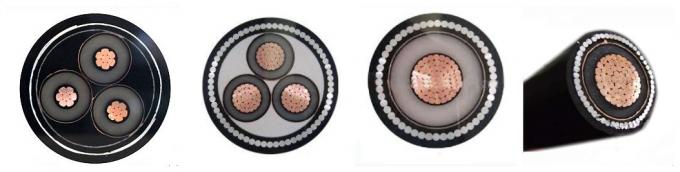

ΜΕΣΗ ΚΑΤΑΣΚΕΥΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ

1. Αγωγός: Χαλκός ή αλουμίνιο (class1 ή κατηγορία 2)

2. Εσωτερικό ημιαγωγικό στρώμα

3. Μόνωση: Μελανωμένο σταυρός πολυαιθυλένιο (XLPE)

4. Εξωτερικό ημιαγωγικό στρώμα

5. Θωρακισμένος ή Unarmoured

6. Τύλιγμα του αγώγιμου υλικού

7. Οθόνη: Πλέξιμο των καλωδίων χαλκού ή της ταινίας χαλκού

8. Διαχωριστής

9. Εξωτερικό σακάκι: PVC ή PE

ΜΕΣΗ ΕΦΑΡΜΟΓΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ

Το καλώδιο χρησιμοποιείται για τις σταθερές εγκαταστάσεις όπως τα δίκτυα διανομής ηλεκτρικής δύναμης ή τις βιομηχανικές εγκαταστάσεις, το οποίο τοποθετούνται στο εσωτερικό, υπαίθρια, στη σήραγγα, στην τάφρο καλωδίων, ή άμεσος στο έδαφος, ικανό να αντέξει την εξωτερική μηχανική δύναμη, αλλά ανίκανος να αντέξει τη μεγάλη δύναμη τραβήγματος.

ÎšÎ‘Î›ÎÎ”Î™ÎŸ Î¤Î©Î MV

ΜΕΣΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ

1. Η ανώτατη μακροπρόθεσμη λειτουργούσα θερμοκρασία μονωμένου του XLPE καλωδίου είναι 90°C

2. Η εγκατάσταση της θερμοκρασίας του καλωδίου δεν πρέπει να είναι λιγότερο από 0°C

3. Η ανώτατη θερμοκρασία βραχυκυκλώματος δεν είναι να ξεπεραστεί 250°C, όχι περισσότερο than5 SEC.

4. Ανίκανος τοποθετείται χωρίς το όριο της πτώσης με αρκετό μηχανικό τράβηγμα, το ενιαίο καλώδιο πυρήνων δεν μπορεί στο σωλήνα σιδήρου ή να καθοριστεί από τα να τοποθετηθεί εργαλεία σιδήρου γύρω από τα καλώδια

ΜΕΣΟΙ ΤΥΠΟΣ & ΕΦΑΡΜΟΓΗ ΚΑΛΩΔΙΩΝ ΤΑΣΗΣ

ΤΥΠΟΣ		ΟΝΟΜΑ	Κύρια εφαρμογή
Πυρήνας $cu	Πυρήνας Al
YJV/YJY	YJLV/YJLY	XLPE που μονώνεται, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας	Για την τοποθέτηση εσωτερική, τη σήραγγα, κανάλι και υπόγεια. Ανίκανος να αντέξει τις εξωτερικές μηχανικές δυνάμεις, αλλά αντέξτε τη δύναμη έλξης κατά τη διάρκεια βαλμένος
YJV22/YJV23	YJLV22/YJLV23	XLPE που μονώνεται, ταινία χάλυβα θωρακισμένη, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας	Για την τοποθέτηση εσωτερική, τη σήραγγα, κανάλι και υπόγεια. Ικανός να αντέξει τις εξωτερικές μηχανικές δυνάμεις, αλλά ανίκανος να αντέξει τη μεγάλη δύναμη τραβήγματος
YJV32/YJV33	YJLV32/YJLV33	XLPE που μονώνονται, λεπτό χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας	Για την τοποθέτηση στον άξονα, ποτίστε υπόγεια μεγάλη διαφορά του επιπέδου. Ικανός να αντέξει τις εξωτερικές μηχανικές δυνάμεις και να συγκρατήσει το τράβηγμα της δύναμης
YJV42/YJV43	YJLV42/YJLV43	XLPE που μονώνονται, παχύ χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC/PE καλώδιο τροφοδοσίας	Για την τοποθέτηση στο νερό και το βυθό. Ικανός να αντέξει τη θετική πίεση και τράβηγμα της δύναμης

21/35KV XLPE ΜΟΝΏΝΕΙ ΤΑ ΣΤΟΙΧΕΊΑ ΚΑΛΩΔΊΩΝ ΤΩΝ MV ΠΥΡΉΝΩΝ ΧΑΛΚΟΎ ΘΗΚΏΝ PVC

Αριθ. των πυρήνων και της ονομαστικής διατομής	Λειτουργία τάση μέγιστο.	Ονομαστικός τάση U0/U	Μόνωση πάχος	Θήκη πάχος Ονομαστικός αξία	Εξωτερικό Ø περ.	βάρος περ.	Τρέχουσες εκτιμήσεις στον αέρα 30℃	Τρέχον θαμμένο εκτιμήσεις 20℃	μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃
χιλ. ²	kV	kV	χιλ.	χιλ.	χιλ.	κλ/χλμ	Α	Α	Ω/km
1 X 50	40.5	21/ 35	9.3	2.1	34.8	1533	245	225	0,39
1 X 70	40.5	21/ 35	9.3	2.1	36.4	1791	305	275	0,27
1 X 95	40.5	21/ 35	9.3	2.2	38.3	2115	370	330	0,19
1 X 120	40.5	21/ 35	9.3	2.2	39.7	2408	430	375	0,15
1 X 150	40.5	21/ 35	9.3	2.3	41.4	2769	490	425	0,12
1 X 185	40.5	21/ 35	9.3	2.3	43.1	3167	560	480	0,1
1 X 240	40.5	21/ 35	9.3	2.4	45.5	3790	665	555	0,08
1 X 300	40.5	21/ 35	9.3	2.5	48.1	4481	765	630	0,06
1 X400	40.5	21/ 35	9.3	2.6	51.4	5561	890	725	0,05
1 X.500	40.5	21/ 35	9.3	2.7	57.1	6894	1000	825	0,04
1 X 630	40.5	21/ 35	9.3	2.8	60.8	8263	1160	940	0,03

ετικέτα:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OEM
Πιστοποίηση:	ISO/RoHS/CE

Ποσότητα παραγγελίας min:	200 μέτρα
Τιμή:	Negotiation
Συσκευασία λεπτομέρειες:	τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης:	5-15day
Όροι πληρωμής:	T/T, L/C, D/P, δυτική ένωση, Paypal, ασφαλείς πληρωμές
Δυνατότητα προσφοράς:	50000meters την εβδομάδα

Πυρήνας αγωγών:	Ανοπτημένος χαλκός ή σκληρό συρμένο αργίλιο	Υλικό μόνωσης:	Διασυνδεμένο πολυαιθυλένιο (XLPE)
Θωρακισμένοι τύποι:	DSTA/SWA/AWA ή Unarmoured	Εξωτερικό υλικό θηκών:	Πολυβινυλικό χλωρίδιο (PVC) ή πολυαιθυλένιο το (PE)
Πρότυπα:	IEC ASTM DIN, IEC 60502-2, GB12706, IEC60228 ΤΩΝ BS	χρώμα:	Ο Μαύρος ή ως απαίτηση
Συσκευασία:	Τύμπανο ξύλινος-χάλυβα, τύμπανο χάλυβα, ξύλινο τύμπανο	Ειδικό Requiremets:	Πυρίμαχος, φλόγα - καθυστερών, χαμηλό αλόγονο καπνού ελεύθερο
Δείγμα:	Το Υ, παρείχε	Εφαρμογή:	Υπόγεια, κατασκευή, βιομηχανική, διανομή δύναμης και γραμμή μετάδοσης
Τάση:	3.6KV σε 35KV
