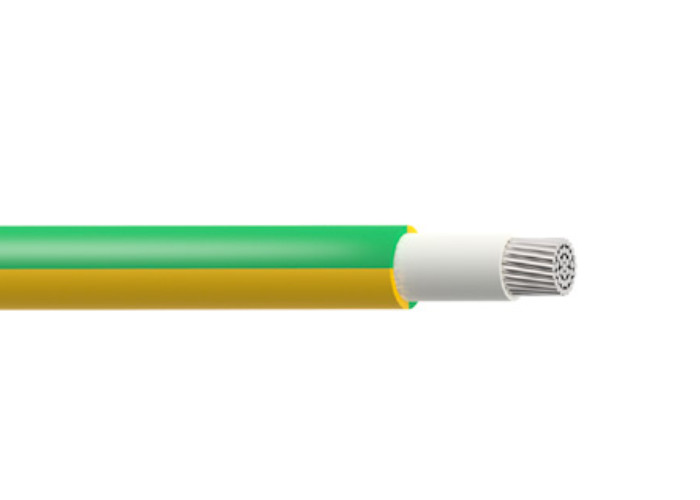

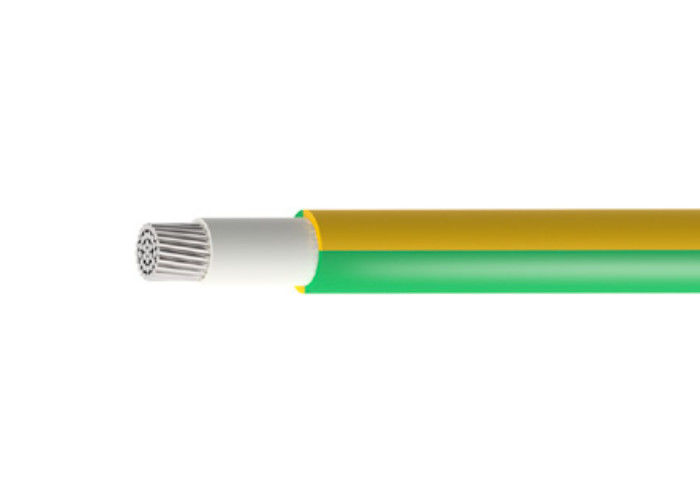

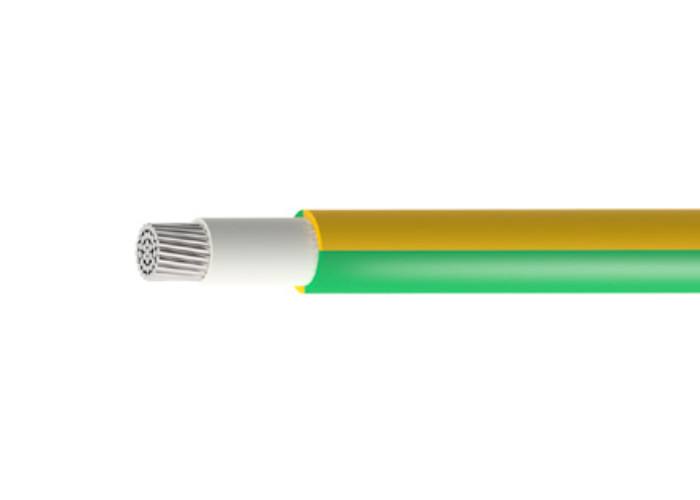

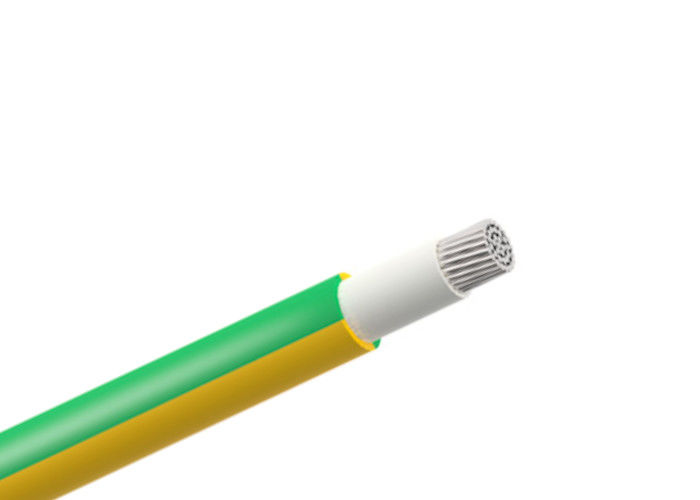

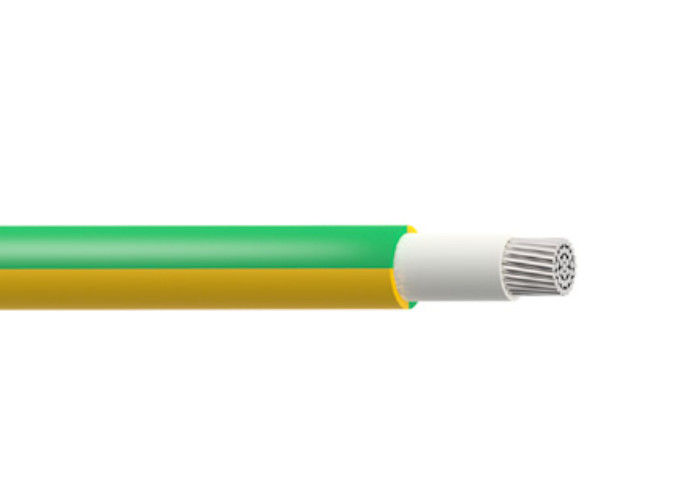

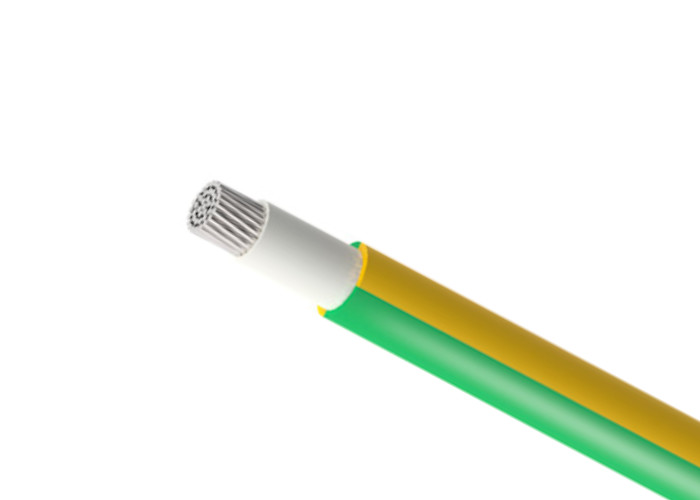

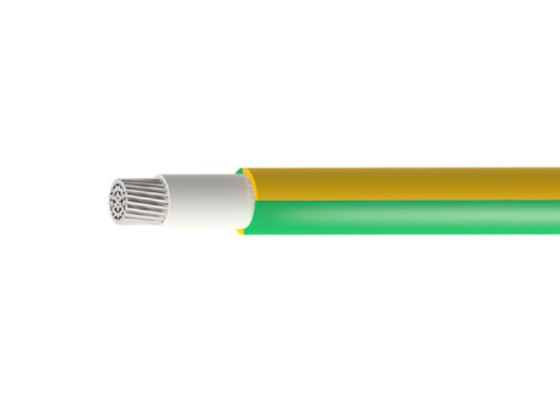

Name: Υπόγεια 1 θωρακισμένο κράμα αργιλίου καλωδίων τροφοδοσίας πυρήνων 600V 10mm2
Brand: OEM

Υπόγεια 1 θωρακισμένο κράμα αργιλίου καλωδίων τροφοδοσίας πυρήνων 600V 10mm2

Underground 1 Core 600V 10mm2 Armoured Power Cables Aluminum Alloy

Βασικές πληροφορίες

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OEM
Πιστοποίηση:	ISO/RoHS/CE

Ποσότητα παραγγελίας min:	200 μέτρα
Τιμή:	Negotiation
Συσκευασία λεπτομέρειες:	τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης:	15-20 εργάσιμες ημέρες ή διαπραγμάτευση
Όροι πληρωμής:	T/T, L/C, D/P, δυτική ένωση, Paypal, ασφαλείς πληρωμές
Δυνατότητα προσφοράς:	50000meters την εβδομάδα

Επικοινωνήστε

ΑΓΩΓΟΣ:

Κατηγορία 2 κονσερβοποιημένος αγωγός χαλκού

Μόνωση:

Αλόγονο-ελεύθερο ελαστομερές σύνθετο EPR

Θήκη:

HOFR (θερμότητα και πετρέλαιο ανθεκτικές και φλόγα - καθυστερών), σύνθετος τύπος SW4 ελαστομερούς ha

Εφαρμογή:

Κατασκευή, βιομηχανική, υπόγεια

Τεθωρακισμένο:

Ταινία χάλυβα θωρακισμένη, ταινία χάλυβα ή χαλύβδινο σύρμα

Τάση:

600V

Υψηλό φως:

16mm2 Armoured Power Cables

10mm2 Armoured Power Cables

1 Core 16mm2 armoured cable

600V / 1000V 1 θωρακισμένα καλώδια τροφοδοσίας πυρήνων 10mm2 16mm2

ΕΦΑΡΜΟΓΗ:

Γήινο καλώδιο Unarmoured για τις σταθερές εγκαταστάσεις σε όλες τις περιοχές συμπεριλαμβανομένης της στέγασης και το ανοικτό κατάστρωμα στα πλοία και τις παράκτιες μονάδες.

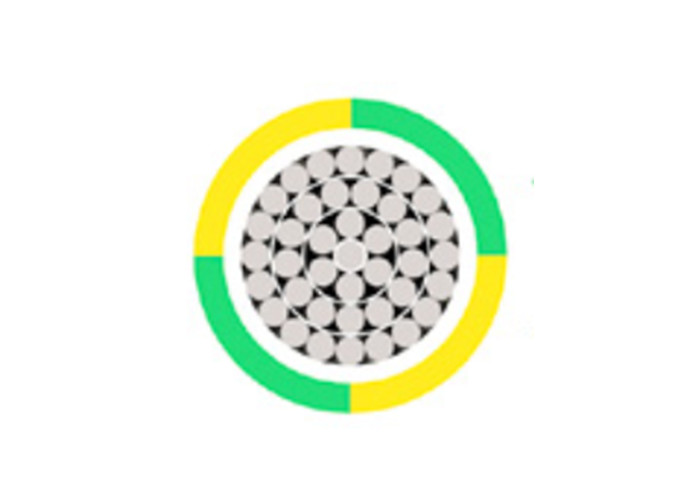

ΚΑΤΑΣΚΕΥΗ:
Αγωγός
Κατηγορία 2 κονσερβοποιημένος αγωγός χαλκού σύμφωνα με
ΤΟ EN 60228 ΤΩΝ BS (ΠΡΟΗΓΟΥΜΈΝΩΣ BS 6360)
Μόνωση
Αλόγονο-ελεύθερος σύνθετος EPR ελαστομερούς τύπος GP4 σύμφωνα με
BS 7655
Θήκη
HOFR (θερμότητα και πετρέλαιο ανθεκτικές και φλόγα - καθυστερών), σύνθετος τύπος SW4 ελαστομερούς halogenfree σύμφωνα με τις BS 7655

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
Εκτίμηση τάσης (Uo/U)
600/1000V
Εκτίμηση θερμοκρασίας
Σταθερός: -40°C σε +90°C
Λυγισμένος: -15°C σε +90°C
Ελάχιστη κάμπτοντας ακτίνα
Μέχρι 10mm2 - σταθερό: γενική διάμετρος 3 Χ
16mm2 σε 25mm2 - σταθερό: γενική διάμετρος 4 Χ
Επάνω από 25mm2 - σταθερό: γενική διάμετρος 6 Χ
Χρώμα θηκών
Πράσινος/κίτρινος

ΔΙΑΣΤΑΣΕΙΣ

ΠΥΡΗΝΑΣ Αριθ.	ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΑΠΟ ΤΗ ΜΟΝΩΣΗ χιλ.	ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΘΗΚΗ χιλ.	ΟΝΟΜΑΣΤΙΚΟΣ ΣΥΝΟΛΙΚΑ ΔΙΑΜΕΤΡΟΣ χιλ.	ΟΝΟΜΑΣΤΙΚΟΣ ΒΑΡΟΣ kg/km
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	0,8 0,8 0,8 1 1 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2 2.2 2.4 2.6 2.8	1 1 1 1 1 1 1.1 1.2 1.2 1.3 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2 2.2	4.8 5.1 5.6 6.5 7.1 8.1 9.5 11.4 12.6 14.3 16 18.6 20.3 22.4 24.9 28 30.9 35.3 39.3	34 40 54 78 101 144 216 328 429 551 753 1049 1274 1568 1949 2530 3134 4258 5337

ΑΓΩΓΟΙ
Κατηγορία 2 προσαραγμένοι αγωγοί για τον ενιαίο πυρήνα και τα Multi-Core καλώδια

ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΕΛΑΧΙΣΤΟ ΑΡΙΘ. ΑΠΟ ΤΑ ΚΑΛΩΔΙΑ ΣΤΟΝ ΑΓΩΓΟ	ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20ºC
	Κυκλικός	Ανοπτημένος αγωγός χαλκού
	$cu	Μέταλλο-ντυμένα καλώδια ohms/km
1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	7 7 7 7 7 7 7 7 7 19 19 19 37 37 37 37 61 61 61		18.2 12.2 7.56 4.7 3.11 1.84 1.16 0,734 0,529 0,391 0,27 0,195 0,154 0,126 0,1 0,0762 0,0607 0,0475 0,0369

ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τρέχουσα ικανότητα μεταφοράς

ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ²	ΕΝΙΑΙΟΣ ΠΥΡΗΝΑΣ Amps
1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	18 23 30 40 52 72 96 127 157 196 242 293 339 389 444 522 601 719 827

DE-ΕΚΤΙΜΩΝΤΑΣ ΠΑΡΑΓΟΝΤΕΣ

ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ	35ºC	40ºC	45ºC	50ºC	55ºC	60ºC	65ºC	70ºC	75ºC	80ºC
DE-ΕΚΤΙΜΩΝΤΑΣ ΠΑΡΑΓΟΝΤΑΣ	1.10	1.05	1.0	0,94	0,88	0,82	0,74	0,67	0,58	0,47
